Zawiesia łańcuchowe

Zawiesia łańcuchoweZastosowanie stali o minimalnej wytrzymałości na rozciąganie 800 MPa spowodowało, że tradycyjnie stosowany łańcuch (klasy N) D=20 mm został zastąpiony naszym łańcuchem o D=10 mm tj. trzykrotnie lżejszym.
Są to zawiesia trwałe o szerokiej gamie zastosowań.
Wykonujemy także kombinacje zawiesi łańcuchowych z cięgnami linowymi (szczególnie przydatne do podnoszenia blach) i z tworzyw sztucznych.
Ponadto wyposażenie zawiesi w haki skracające zwiększyło ich przydatność przy pracach remontowo-montażowych, zwłaszcza, gdy mamy do czynienia z rozmieszczeniem punktów zaczepienia na różnych wysokościach lub ograniczoną wysokością podnoszenia.
Dzięki maszynie wytrzymałościowej klasy I zapewniamy serwis zakupionych u nas zawiesi tj. kontrole szczegółowe i naprawy.

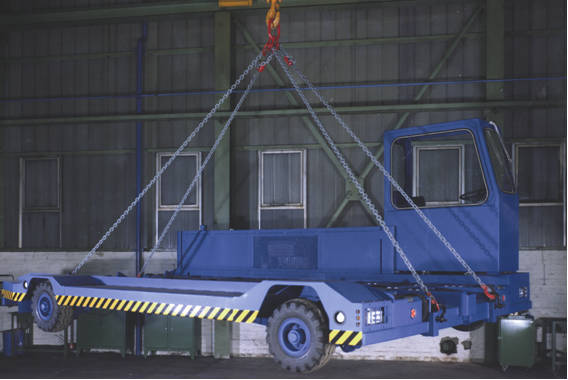

ZAWIESIA ŁAŃCUCHOWE WIELOCIĘGNOWE

Rozmiar łańcucha

Jedno-cięgnowe

β=0

Dwu-cięgnowe





0≤β≤45˚   45˚≤β≤60˚

Trzy-cięgnowe

Cztero-cięgnowe

0≤β≤45˚    45˚≤β≤60˚

06

1,12

1,6

1,12

2,36

1,7

07

1,5

2,12

1,5

3,15

2,24

08

2,0

2,8

2,0

4,25

3,0

10

3,15

4,25

3,15

6,7

4,75

13

5,3

7,5

5,3

11,2

8,0

16

8,0

11,2

8,0

17,0

11,8

20

12,5

17,0

12,5

26,5

19,0

Zawiesia łańcuchowe wielocięgnowe mogą być zakończone np.: hakiem z zabezpieczeniem, hakiem kontenerowym, hakiem typu BK, ogniwem równoległym.
